Montage et positionnement des anodes sacrificielles

Les anodes sacrificielles sont utilisées dans de nombreux domaines et sont largement répandues dans le secteur maritime comme dans l’industrie. Pour assurer leur efficacité, une liaison conductrice avec les éléments à protéger est indispensable. Les deux composants doivent également se trouver dans le même électrolyte. Ce n’est qu’ainsi que l’oxygène dissous dans l’eau peut assurer le transfert des électrons.

Vous trouverez des informations détaillées dans notre brochure, dans la rubrique « Informations utiles » ainsi que dans la FAQ de notre site.

Voici quelques exemples pour vous aider à positionner et à fixer correctement les anodes sacrificielles.

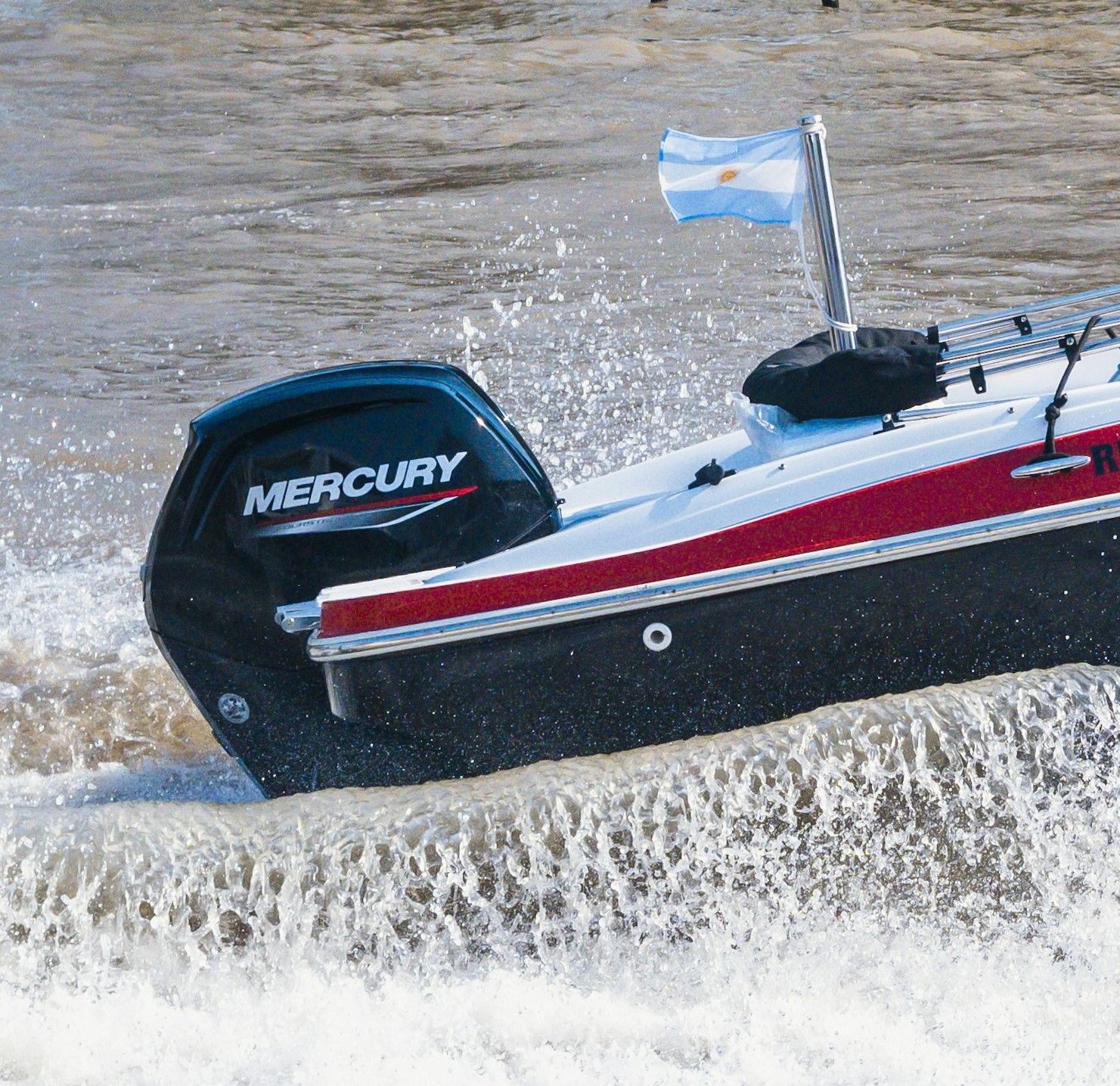

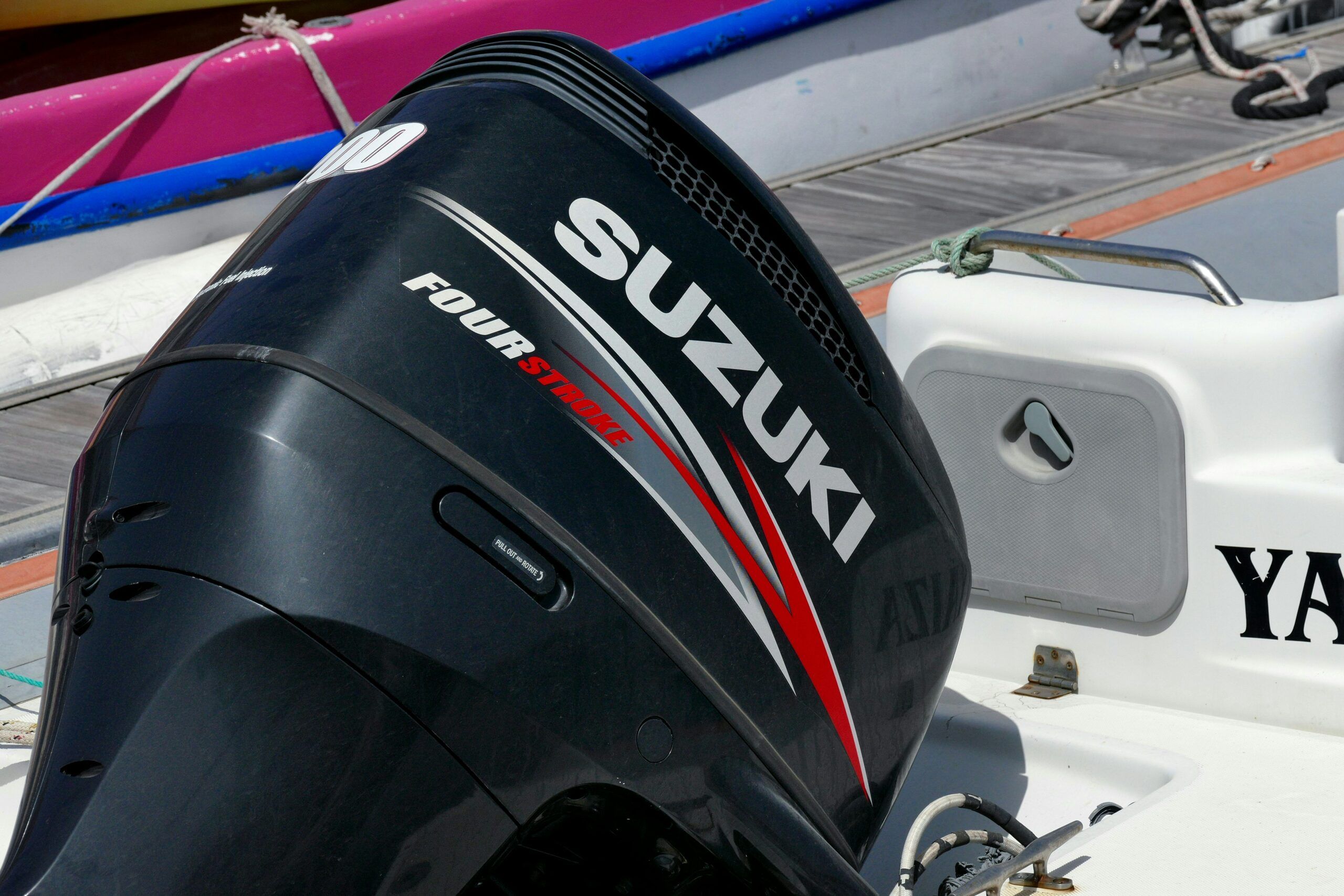

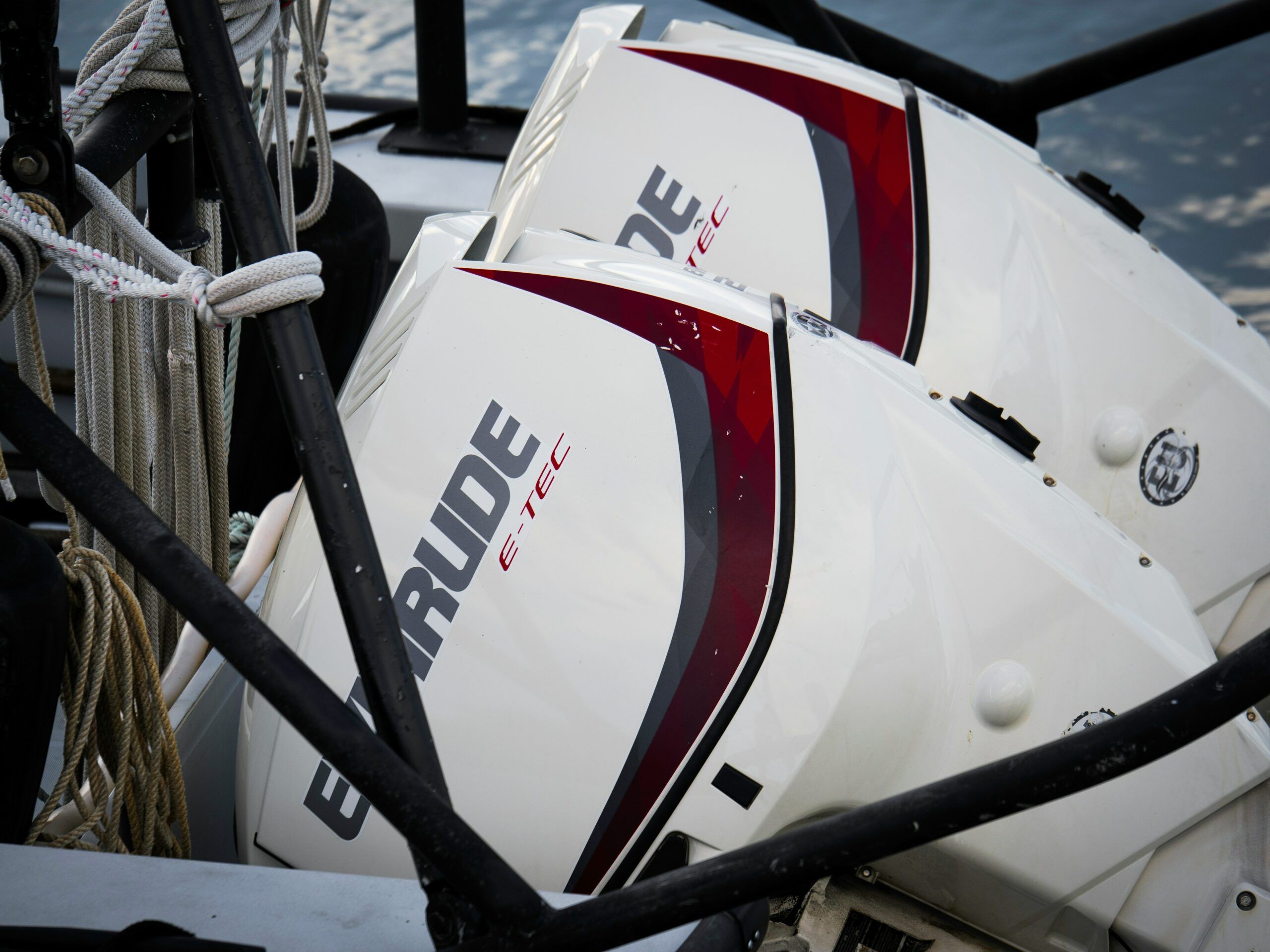

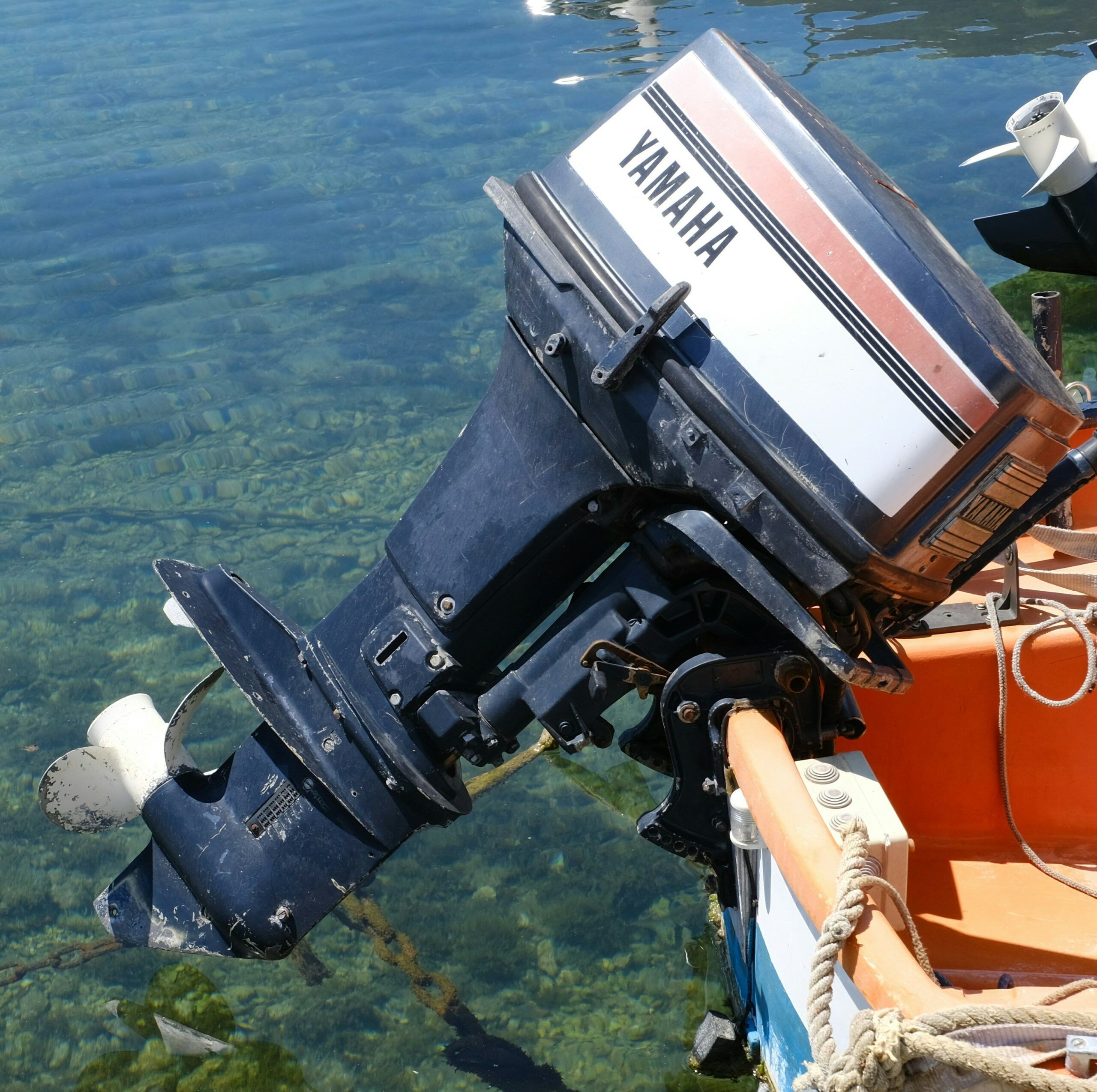

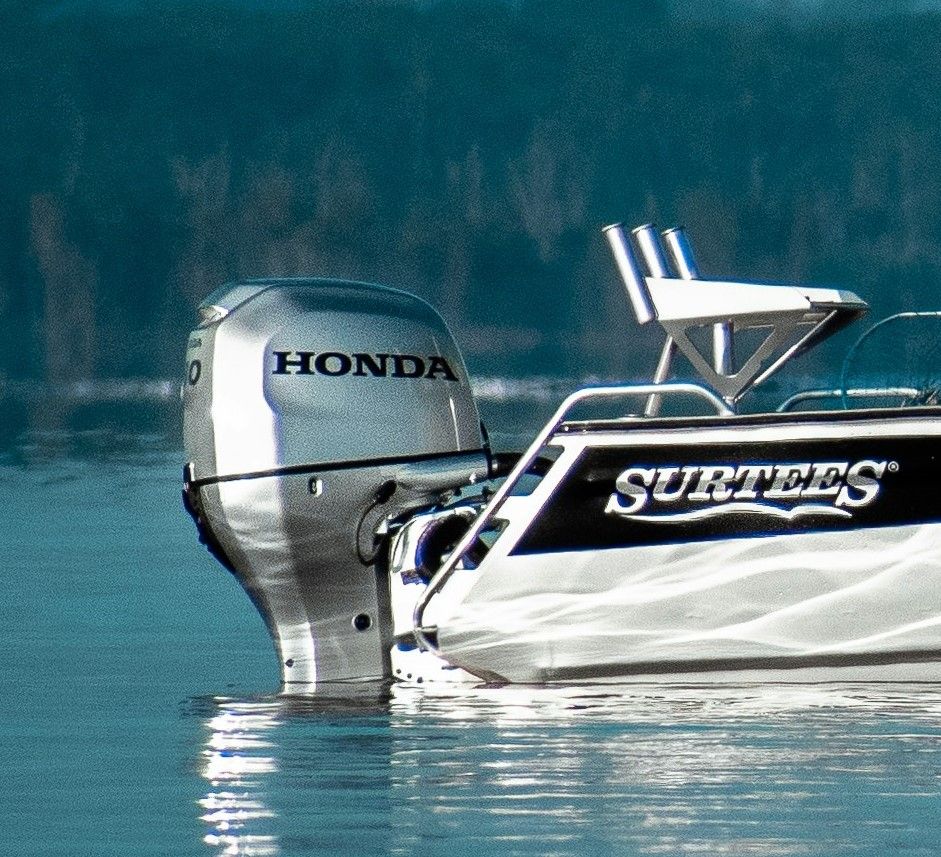

Moteurs hors-bord

Historique

Le premier moteur hors-bord fonctionnel a été développé en 1906 par Ole Evinrude, un inventeur américano-norvégien. Sa conception permettait de propulser les bateaux plus efficacement et plus rapidement qu’auparavant. Au fil des années, les moteurs hors-bord ont été continuellement perfectionnés, avec d’importants progrès en matière de puissance et de fiabilité dans les années 1950 et 1960. Aujourd’hui, ils sont disponibles dans de nombreuses tailles et puissances, pour les loisirs comme pour les applications professionnelles.

Définition

Un moteur hors-bord est une unité de propulsion autonome installée à l’extérieur, sur le tableau arrière d’un bateau. Il regroupe le moteur, la transmission et le système de direction dans une seule unité compacte. Les moteurs hors-bord sont principalement utilisés pour propulser et diriger les petites embarcations. Ils ont l’avantage d’être faciles à remplacer et à entretenir.

Choix de l’anode adaptée

Les anodes des moteurs hors-bord sont installées à des emplacements spécifiques définis par le fabricant. Leur taille et leur forme sont précisément adaptées aux exigences de chaque moteur afin de garantir une protection optimale contre la corrosion. Nos anodes respectent ces spécifications et offrent ainsi la même précision d’ajustement et la même fonctionnalité.

Pour choisir l’anode adaptée à votre moteur hors-bord, vous devez connaître le fabricant, l’année de construction et la désignation du modèle. Ces informations figurent généralement dans le manuel d’utilisation ou dans les documents fournis par le fabricant. Des kits d’anodes complets sont également souvent disponibles, ce qui évite de devoir sélectionner chaque anode séparément.

Nous vous accompagnons volontiers dans le choix de l’anode adaptée et vous conseillons de manière personnalisée. – Contact

Moteurs hors-bord – Catégories

Zinc

Pour une utilisation en eau salée et en eau saumâtre.

Honda

Mercury

Suzuki

Yamaha &Yanmar

Aluminium

Pour une utilisation en eau douce et en eau saumâtre.



Honda

Mercury

Suzuki

Yamaha &Yanmar

Historique et définition

L’histoire des anodes de coque reflète la prise de conscience progressive de l’importance de la protection contre la corrosion dans l’industrie maritime. Depuis les premières découvertes du XIXᵉ siècle jusqu’aux solutions perfectionnées d’aujourd’hui, les anodes de coque jouent un rôle essentiel dans la protection des navires contre les effets destructeurs de la corrosion. Elles constituent un élément indispensable des navires modernes conçus pour assurer durabilité et sécurité.

Choix de l’anode de coque

Pour choisir l’anode de coque adaptée, il est essentiel, comme pour tous les autres composants, de commencer par sélectionner le bon matériau. Si votre bateau navigue principalement en eau salée ou en eau saumâtre à forte teneur en sel, nous recommandons l’utilisation d’anodes en zinc. Il faut toutefois veiller à ce que le matériau de la coque soit compatible avec celui de l’anode. Par exemple, l’utilisation d’anodes en zinc sur une coque en aluminium est peu judicieuse. Cela s’explique par la série électrochimique des éléments, qui détermine la réaction des métaux entre eux dans une cellule galvanique.

Les anodes en aluminium sont particulièrement adaptées à une utilisation en eau douce et en eau saumâtre. Bien qu’elles soient également efficaces dans les eaux à forte teneur en sel, la conductivité plus élevée de l’électrolyte entraîne une usure accrue. Dans ce cas, il est conseillé de contrôler régulièrement les anodes et de les remplacer si nécessaire afin de garantir une protection optimale contre la corrosion.

Pour les coques en aluminium, nous recommandons nos anodes en AlZn5In. Nos clients rapportent d’excellents résultats avec cette combinaison de matériaux en matière de protection contre la corrosion.

Dimensionnement de la masse anodique

Une fois le matériau approprié déterminé, il est possible de définir la taille et la forme des anodes. Pour cela, le calcul de la surface immergée à protéger est essentiel. Vous pouvez l’effectuer à l’aide de notre calculateur d’anodes. Celui-ci repose sur les trois formes de coque les plus courantes : bateau à moteur, voilier à quille courte et voilier à quille longue. En saisissant les dimensions requises de la coque, vous obtenez la masse anodique optimale, qui doit être répartie uniformément entre les différentes anodes de coque.

Si vous avez besoin d’aide pour le calcul ou le choix des anodes adaptées, notre équipe se tient à votre disposition. Nous vous aidons à analyser les exigences spécifiques de votre bateau et à garantir une protection optimale de sa coque contre la corrosion.

Calculateur d’anodes

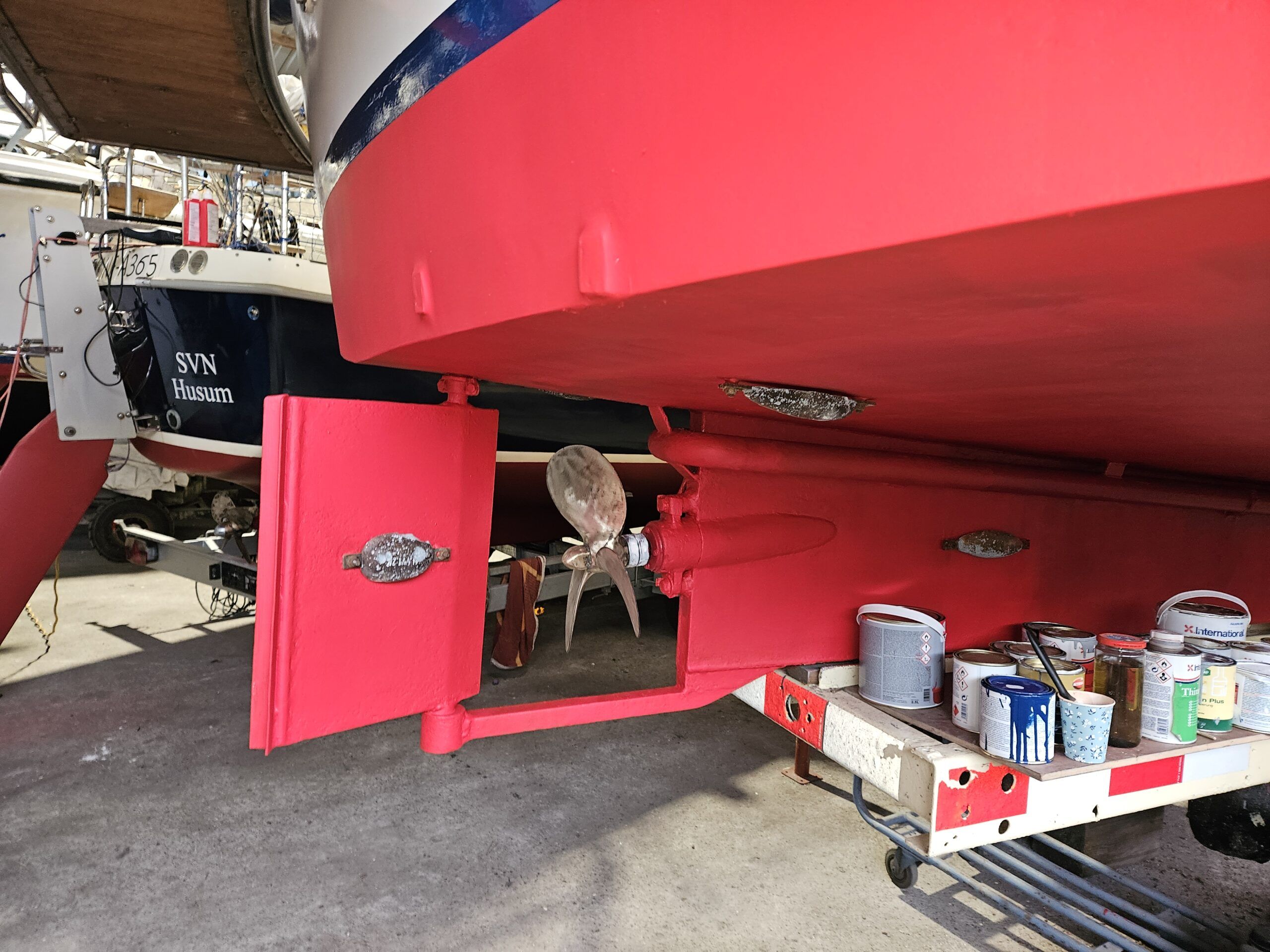

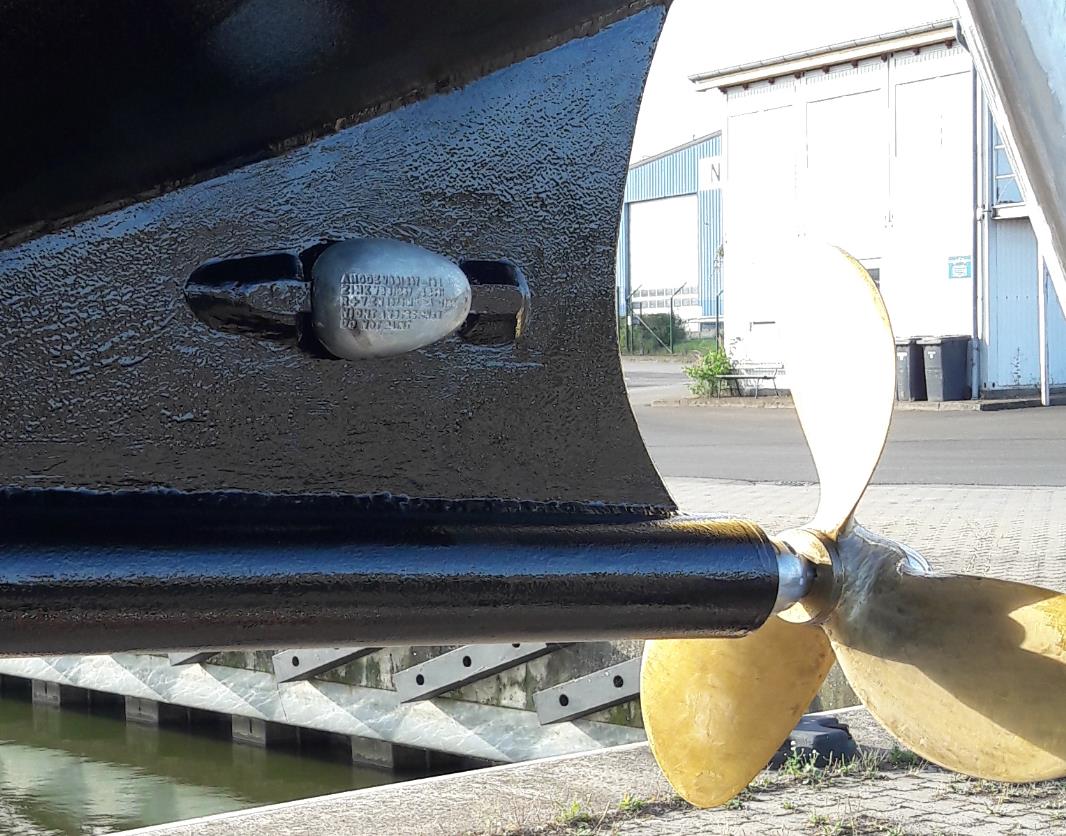

Positionnement et répartition

Les anodes doivent être positionnées de manière à ne pas perturber l’écoulement de l’eau au niveau des hélices, de l’entrée et des buses du système de propulsion par jet d’eau. Sur la coque du navire, il convient de choisir des anodes plates afin de réduire la résistance hydrodynamique.

Il est important de répartir uniformément les anodes sur les surfaces immergées afin d’assurer une répartition optimale du courant et de protéger efficacement l’ensemble du navire. Elles ne doivent pas être installées dans des zones régulièrement soumises à des contraintes mécaniques, par exemple à proximité de l’ancre. Au niveau de la quille, les anodes doivent être placées de manière à ne pas être endommagées lors des manœuvres d’accostage.

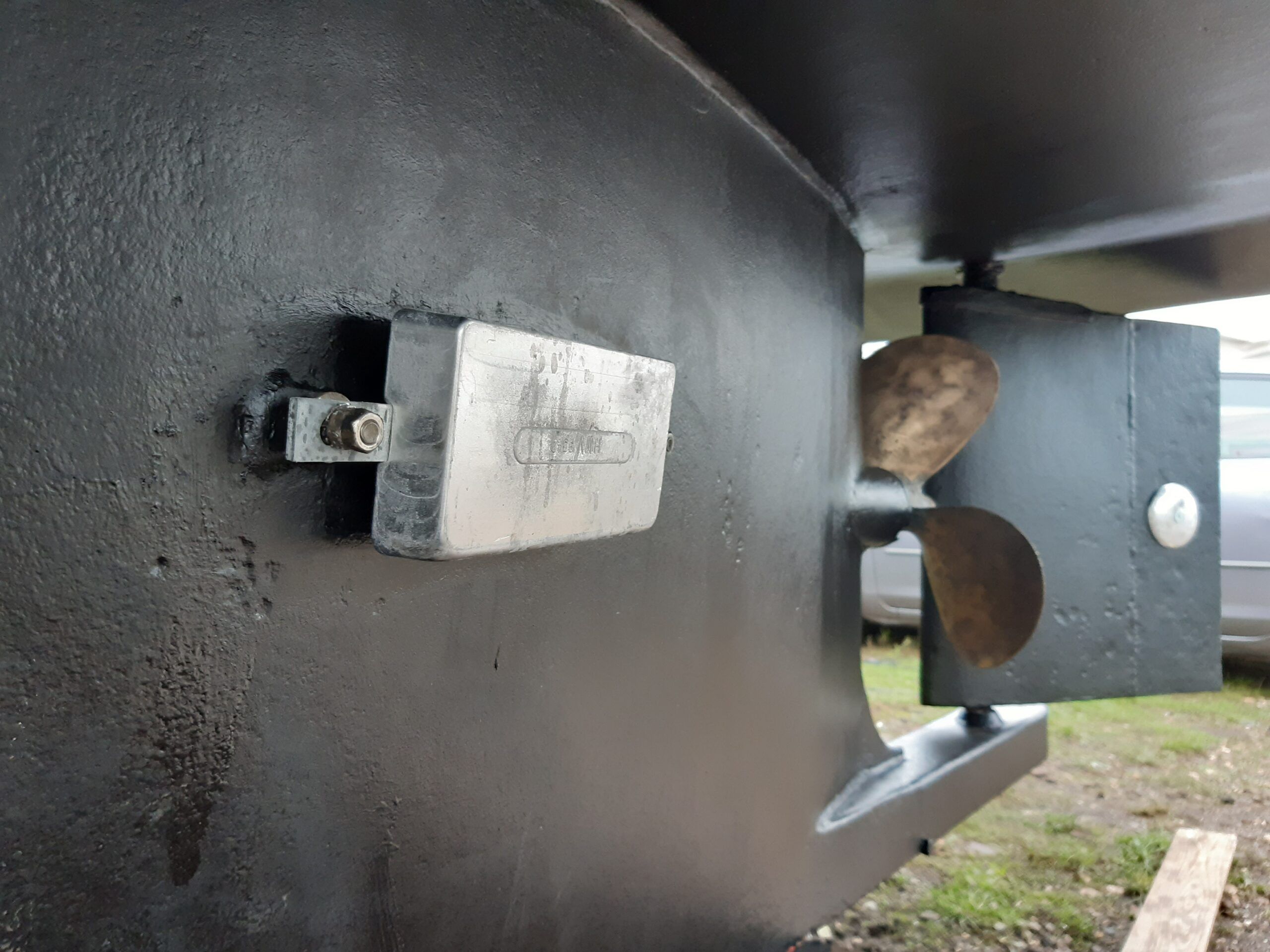

Fixation

Il existe deux méthodes principales pour fixer les anodes de coque : le soudage et le montage sur goujons. Le choix dépend du domaine d’utilisation et des exigences spécifiques. Les deux méthodes remplissent toutefois la même fonction et assurent une liaison conductrice entre l’anode sacrificielle et la coque.

.

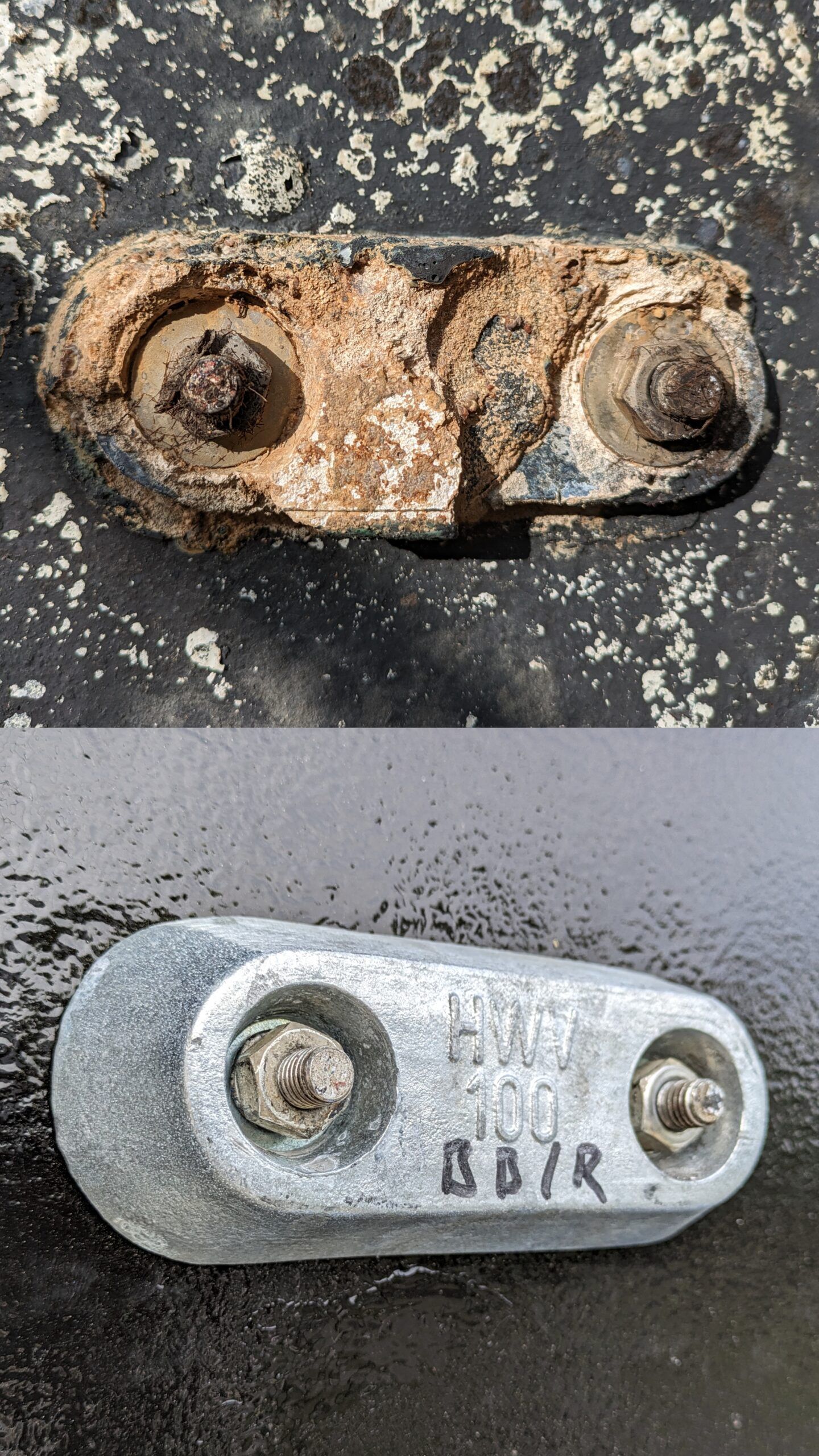

Montage sur goujons

Le montage des anodes sur des goujons se distingue par sa simplicité. Cette méthode est généralement plus rapide et plus facile que le soudage, car elle ne nécessite aucun travail de soudure. Elle offre également une grande flexibilité, puisque les anodes peuvent être remplacées facilement en cas de besoin, ce qui simplifie considérablement les opérations de maintenance.

Cette méthode présente toutefois certains inconvénients. En cas de montage incorrect, la liaison conductrice entre l’anode et la coque peut être interrompue, ce qui augmente le risque de corrosion. En cas de fortes sollicitations, les anodes montées sur goujons peuvent également être moins stables et risquent de se desserrer ou de se déplacer si leur fixation n’est pas suffisamment sécurisée.

Afin de limiter ces risques, certains points importants doivent être respectés. Les surfaces de contact entre l’anode et les goujons doivent notamment être propres et parfaitement conductrices. L’utilisation de rondelles peut améliorer la sécurité de la fixation en augmentant la surface de contact et en assurant une répartition plus uniforme de la pression. Il est conseillé de contrôler régulièrement la fixation afin de détecter rapidement tout problème éventuel. Les fixations sur goujons doivent toujours être correctement serrées et exemptes de corrosion afin de garantir une liaison fiable.

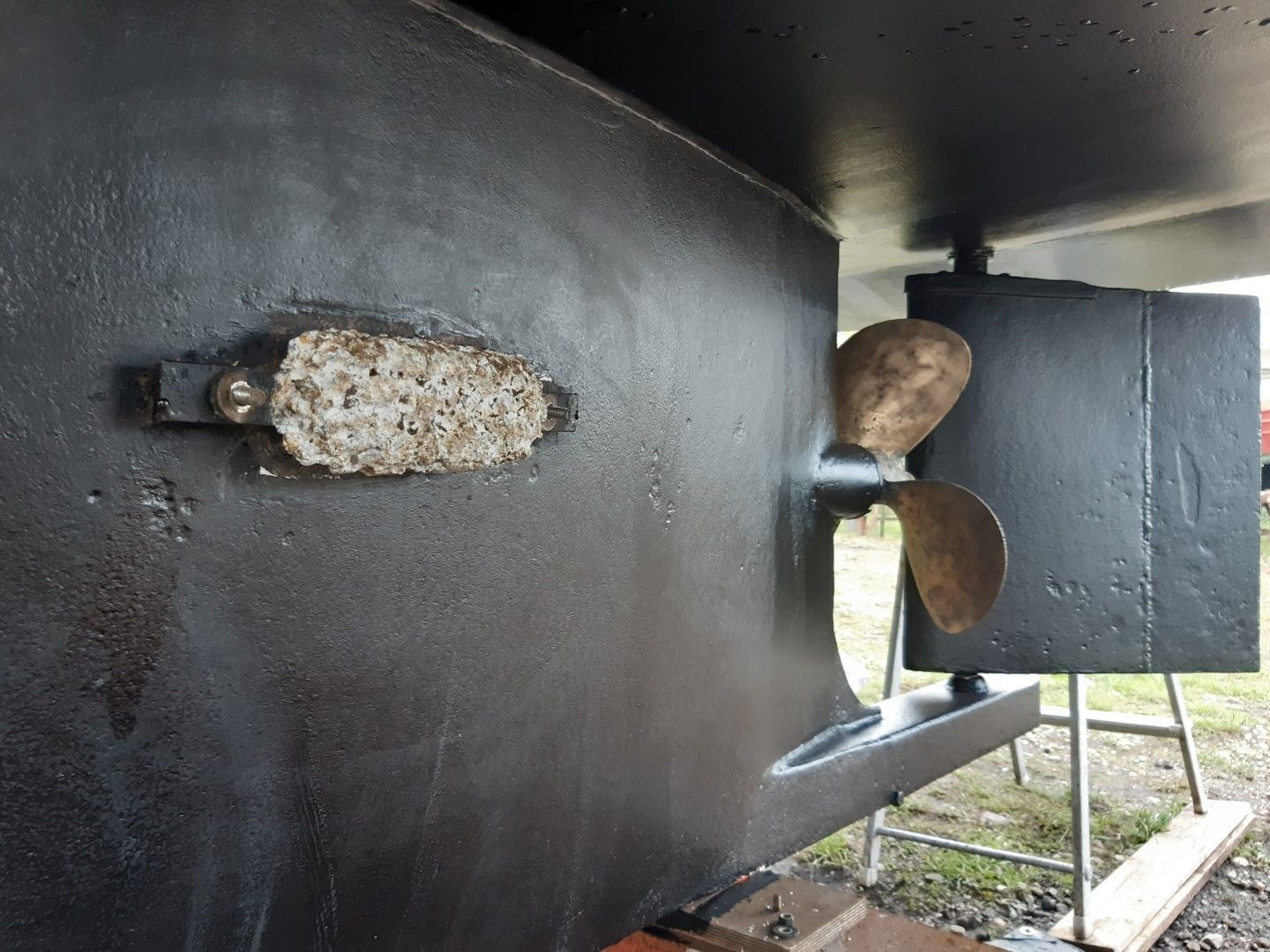

Soudage des pattes de fixation

Le soudage des anodes présente plusieurs avantages. L’un des principaux atouts de cette méthode de fixation est l’excellente conductivité qu’elle garantit. Le soudage crée une liaison électrique continue entre l’anode et la coque, ce qui est particulièrement important pour assurer une protection efficace contre la corrosion. Cette méthode offre également une grande stabilité mécanique.

Le soudage présente toutefois certains inconvénients. Le processus peut entraîner un échauffement de la coque et, dans certains cas, provoquer des modifications du matériau ou des déformations. De plus, cette méthode est plus complexe à mettre en œuvre, car elle nécessite un équipement spécifique et des connaissances techniques, ce qui augmente le temps de travail et les coûts.

Pour obtenir un résultat optimal, une préparation minutieuse de la surface est indispensable. Celle-ci doit être propre et exempte de rouille ou de toute autre impureté. Le soudage doit également être réalisé par un professionnel qualifié afin de garantir une liaison optimale et d’éviter tout dommage au matériau.

Anodes de coque en zinc – Eau salée et saumâtre Anodes de coque en aluminium – Eau douce et saumâtre

Définition – Arbre de transmission

L’arbre d’un navire, souvent appelé arbre d’hélice ou arbre de transmission, joue un rôle central dans le système de propulsion. Il relie le moteur ou la boîte de transmission à l’hélice et transmet la puissance du moteur afin de déplacer le navire dans l’eau. Entraînée par le moteur, la rotation de l’arbre fait tourner l’hélice et génère ainsi la poussée nécessaire pour déplacer le navire en marche avant ou arrière.

L’arbre est fabriqué en métal et reste constamment en contact avec l’eau, ce qui le rend vulnérable à la corrosion, en particulier dans les environnements salins comme l’eau de mer. La corrosion peut compromettre l’intégrité de l’arbre et, dans le pire des cas, entraîner une défaillance du système de propulsion.

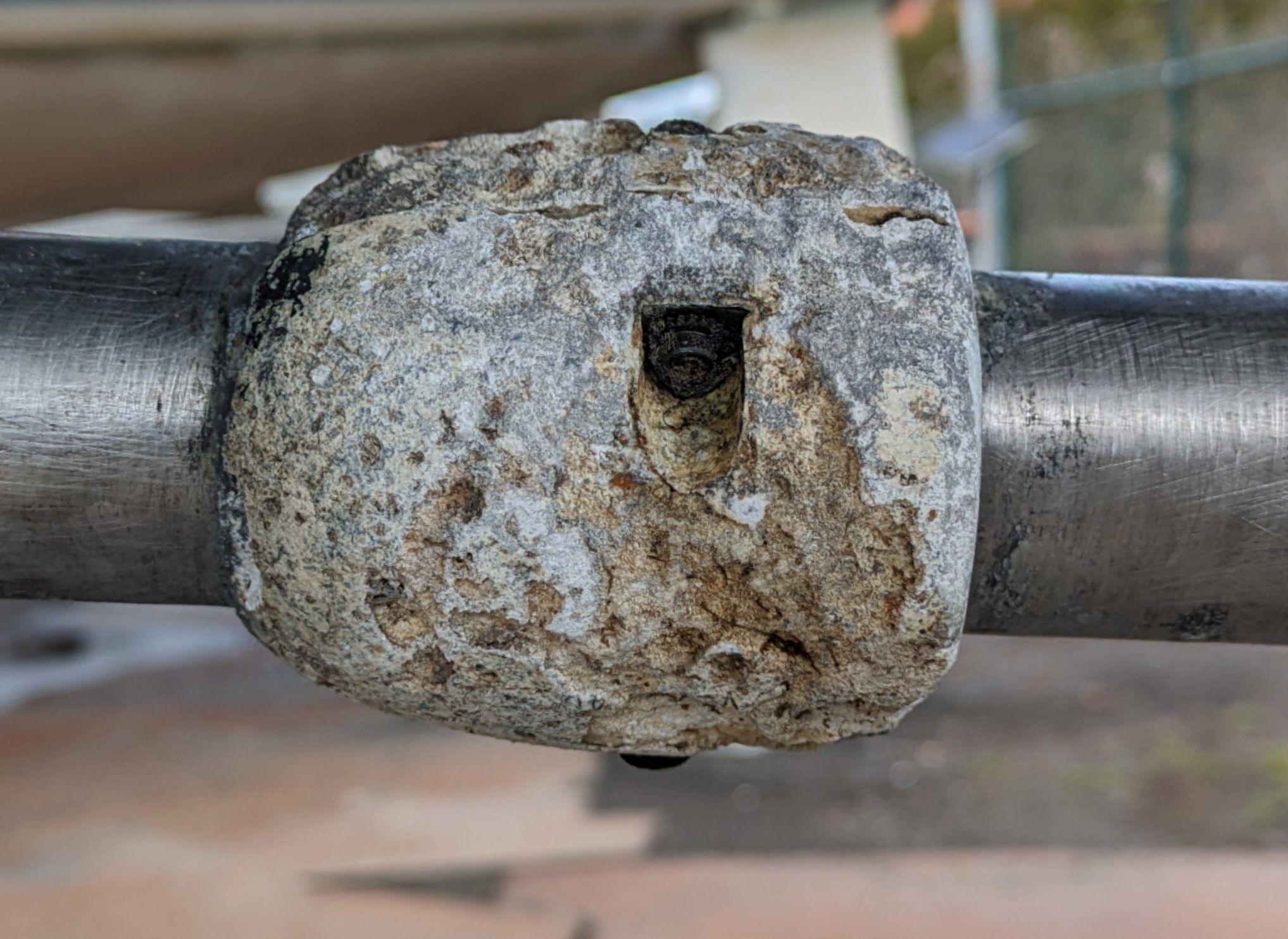

Choix et montage

Le choix de l’anode dépend du diamètre extérieur de l’arbre, qui peut être mesuré avec précision à l’aide d’un pied à coulisse. Les fabricants indiquent souvent déjà cette dimension, ce qui évite de devoir effectuer une nouvelle mesure. Les anodes d’arbre sont proposées avec deux types de dimensions : en pouces ou en millimètres. Celles-ci peuvent varier selon le pays d’origine et le fabricant. Il est donc important de choisir l’anode en fonction des dimensions mesurées ou indiquées.

Nettoyez soigneusement l’arbre et éliminez tous les résidus, car les saletés et les dépôts peuvent nuire à la liaison conductrice entre l’arbre et l’anode. Une fois l’arbre propre, placez précisément l’anode en deux parties autour de celui-ci et fixez-la en serrant uniformément les vis.

Wellenanoden - Zink - Salz & Brackwasser Wellenanoden - Aluminium - Süß & Brackwasser

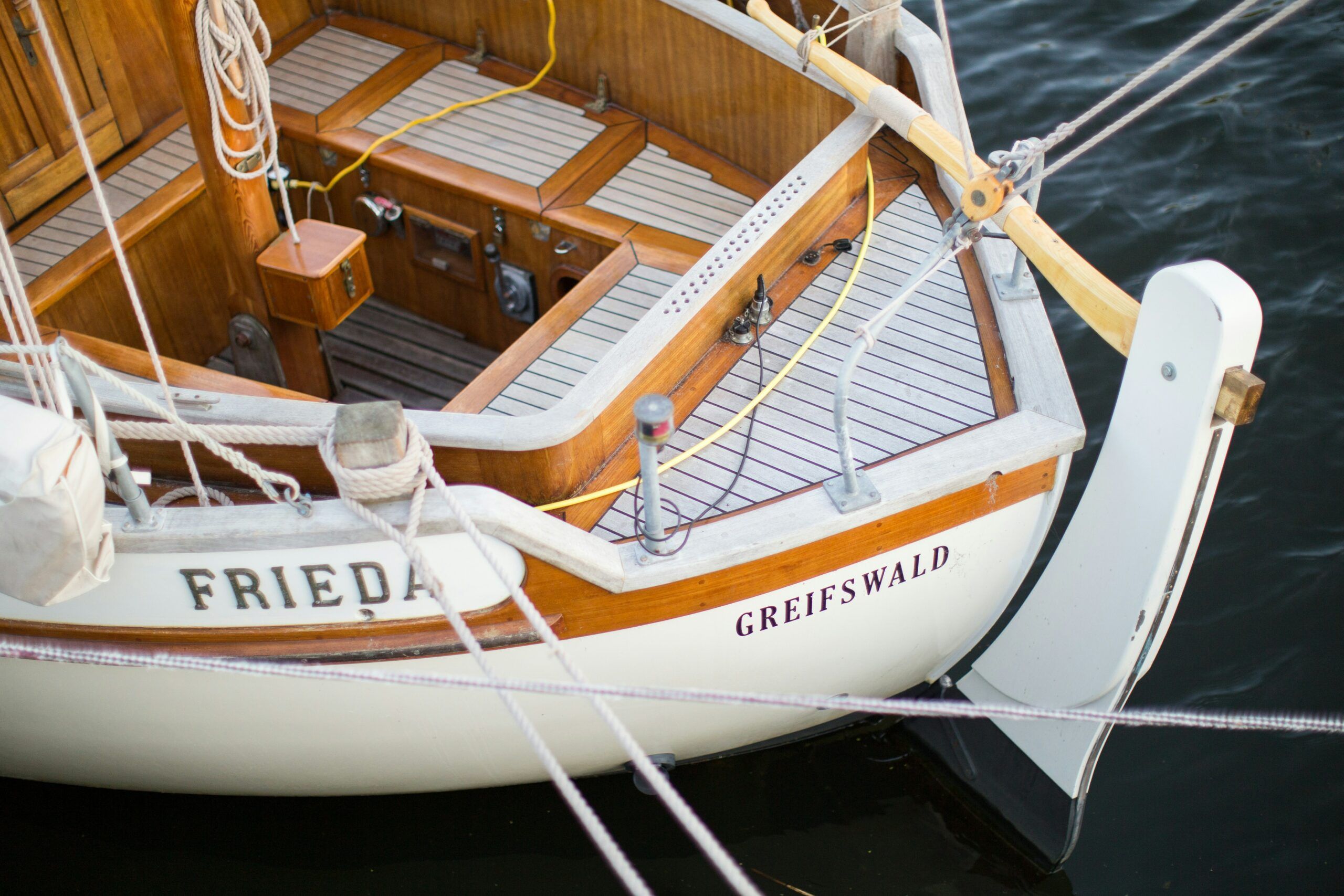

Historique

L’histoire du gouvernail remonte à l’Égypte antique, où de simples gouvernails latéraux étaient utilisés dès 3000 av. J.-C. pour diriger les embarcations. Durant l’Antiquité, les Grecs et les Romains équipèrent leurs navires de gouvernails latéraux perfectionnés.

Au Moyen Âge, les Scandinaves révolutionnèrent la navigation avec le gouvernail d’étambot central, qui permettait des manœuvres plus précises et facilitait la conduite de navires plus imposants. Cette invention posa les bases des systèmes de direction modernes et joua un rôle déterminant dans le développement de la navigation maritime.

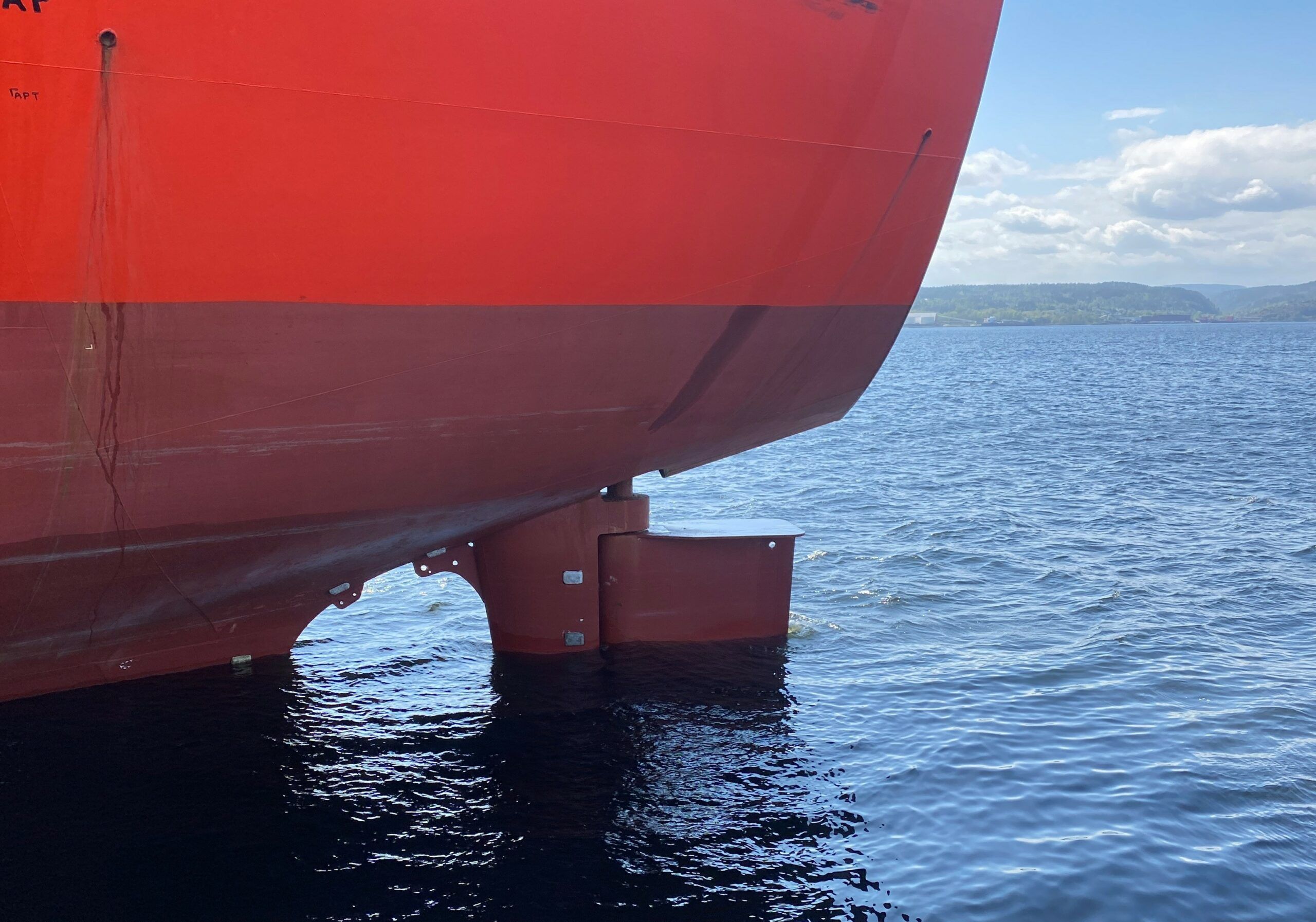

Définition et fonction

Le gouvernail d’un navire sert à contrôler sa direction. Installé à l’arrière du navire, il est actionné à l’aide d’une barre franche ou d’une roue de gouvernail. Son orientation modifie l’écoulement de l’eau et provoque un mouvement de rotation du navire. Ce changement de direction permet au barreur de manœuvrer le navire avec précision.

Dimensionnement

Les anodes de gouvernail sont dimensionnées en fonction de la surface à protéger, selon un principe similaire à celui utilisé pour les anodes de coque. La masse anodique nécessaire est calculée à partir de la surface exposée afin d’assurer une protection efficace contre la corrosion. Dans la plupart des cas, l’anode est directement vissée sur le gouvernail. Pour choisir l’anode disque adaptée, mesurez les filetages ou les perçages existants sur le gouvernail.

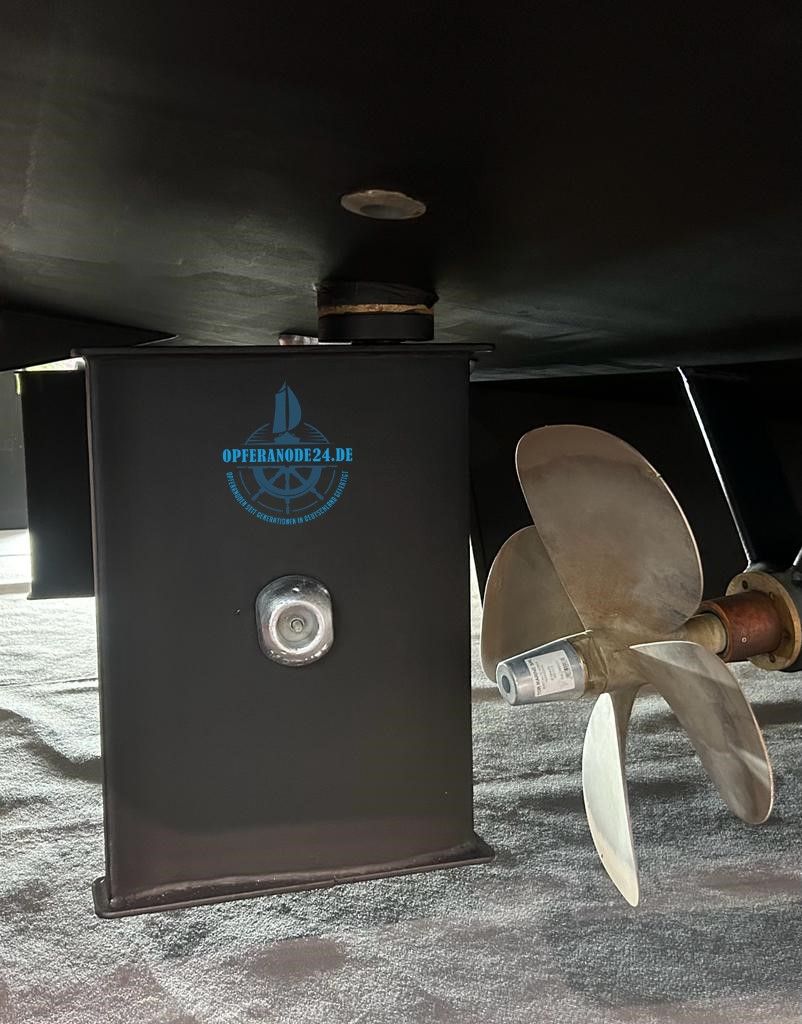

Montage

Une fois la masse anodique, la taille et les points de fixation appropriés déterminés, l’anode sélectionnée peut être installée. Commencez par retirer l’anode usée en desserrant les vis, puis nettoyez soigneusement la surface de contact afin de créer des conditions optimales pour la nouvelle anode.

Fixez ensuite la nouvelle anode à l’aide du système de fixation préalablement déterminé. Utilisez des vis et des écrous adaptés et veillez à ce que l’anode soit solidement fixée.

Anode de gouvernail en zinc – Eau salée et saumâtre Anode de gouvernail en aluminium – Eau douce et saumâtre

Choix de l’anode d’hélice adaptée

Les anodes d’hélice sont des composants essentiels qui protègent les hélices de haute qualité, souvent fabriquées en alliage d’aluminium-bronze ou en acier inoxydable, contre la corrosion galvanique. Le matériau de l’anode doit être soigneusement sélectionné en fonction du domaine d’utilisation. Il convient de respecter la règle suivante : les anodes en zinc sont recommandées en eau salée et en eau saumâtre, tandis que les anodes en aluminium sont mieux adaptées à l’eau douce et à l’eau saumâtre afin d’assurer une protection optimale.

Comme pour les anodes de moteurs hors-bord, le choix des anodes d’hélice doit également tenir compte des spécifications propres à chaque fabricant. Celles-ci garantissent une compatibilité optimale avec l’hélice et l’ensemble du système de propulsion, tout en assurant la meilleure protection possible. Elles permettent également d’éviter que l’anode d’hélice ne bloque le gouvernail et ne compromette ainsi la manœuvrabilité du navire.

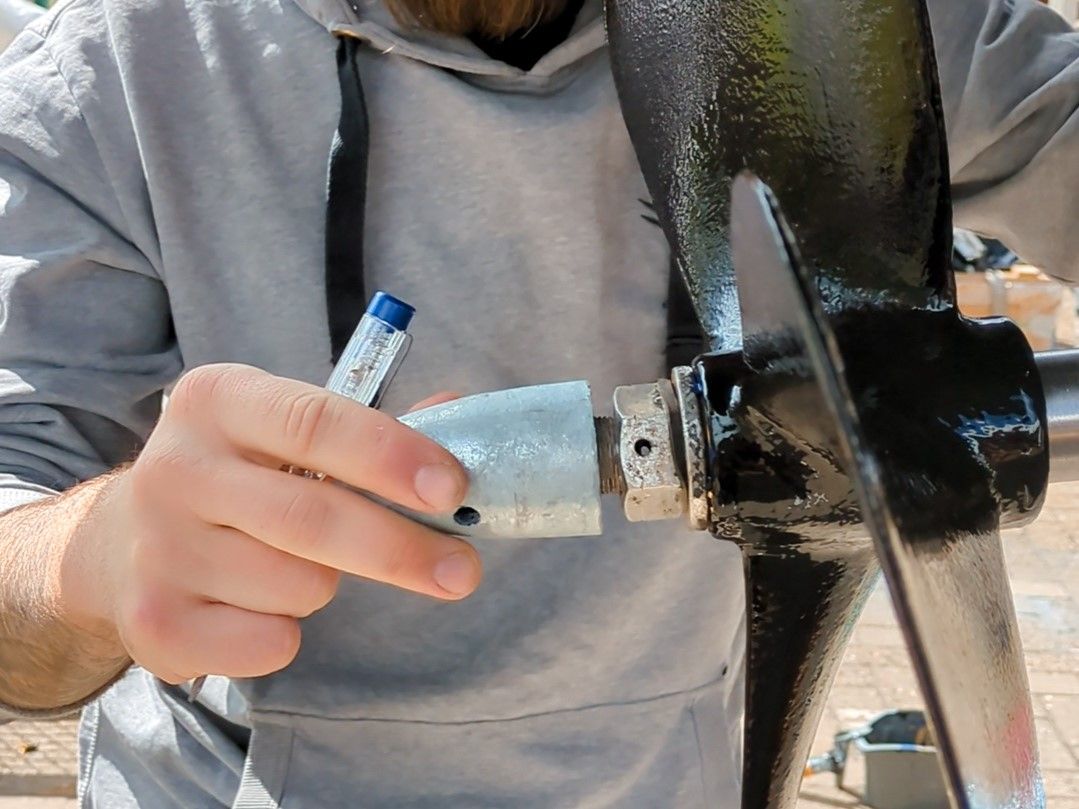

Montage

Une fois le matériau approprié de l’anode sélectionné et les exigences de fixation déterminées, les dimensions nécessaires peuvent être relevées. Dans la plupart des cas, un filetage destiné à fixer l’anode se trouve à l’extrémité de l’hélice. Celui-ci assure le contact électrique avec l’hélice et établit ainsi la liaison indispensable à la protection contre la corrosion.

Le filetage peut être mesuré avec précision à l’aide d’un pied à coulisse et d’un peigne à filets. Ces deux mesures sont essentielles pour choisir le filetage adapté de l’anode et garantir une fixation sûre et efficace.

Anodes d’hélice en zinc – Eau salée et saumâtre Anodes d’hélice en aluminium – Eau douce et saumâtre
